第88話 「ウォッシャーポンプ交換」

(作成:2003年6月12日 改訂:2003年6月16日)

(TEXT & PHOTO : E34BM小僧 / E34 525i)


梅雨を前にわざとなのか、偶然なのかウォッシャーポンプが壊れました┐('〜`;)┌
う〜ん最近はユーロも高く個人輸入のご利益も薄いこのご時世になんとも、、、
放って置くわけにも行かず調べたところディーラ価格でも¥5800也。
個人輸入でも約24ユーロです。とりあえずディーラにて調達しましたが 「忙しいくていきなりは無理っす!」とその日の作業は丁重に断られたので 無謀にも自分で挑戦してみました。

 E34BM小僧

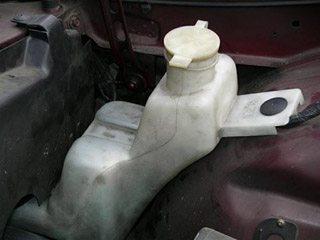

おなじみウォッシャータンクです。
どうやって外すんでしょうか???

 E34BM小僧

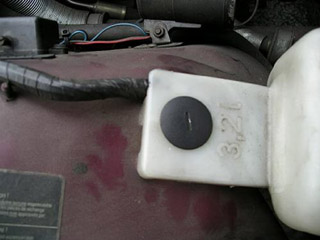

ん?いかにも取って見なさいと言わんばかりの黒いパーツ。
まわしてみたら取れました(笑)
後は引っ張るだけ、、、、、抜けない、、抜けねぇよ、、、

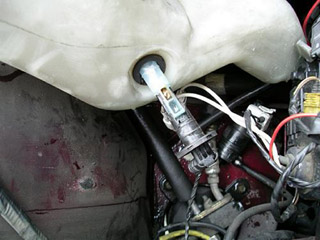

まわしてみたり横にしてみたりとアッチこっちにぶつけながら まずは水量センサを引っこ抜きます。

 E34BM小僧

引っ張ったら水がドボドボドボドドボ、、、、
水満タンで動作しなくなったもんで、、、

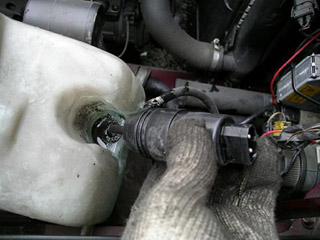

 E34BM小僧

ポンプです。これまた引っ張って外したら、水芸みたいに ピューーーーーーーーーーーー!噴出してきました。
水がかかって問題なさそうな方向に向けてしばし放水。

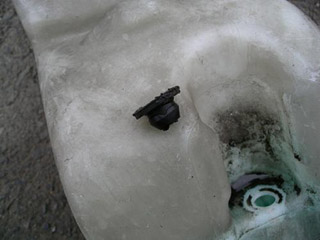

 E34BM小僧

ポンプと同様にゴムのパッキンもボロボロな感じです。
一緒に購入した新品と交換します。

 E34BM小僧

古いポンプからチューブを外します。金具は流用します。
外すのは簡単でしたが締めるのには不器用なせいか ペンチ2本を必要としました。

コネクタを差込み動作を確認します。
レバーを押し込むと元気良くブィーーーーンと音がします。
外した逆の手順で取り付けて行きます。
全ての作業を終えてもう一度どうさせようとキーオンすると 「ポーン」、、、「水ありませんぜ!」警告が、、、
おお、空だったのぉ、、すまんすまん、、、
またまた満タンにしてあげ再度キーオン!
「ポーン」、、、、「お水あしませんぜ!」警告が、、、、
作業中無理やり外したから今度はセンサーが壊れたか配線が切れたか!
やっぱり素人が手を出しては駄目ですね、、、がっかりです、、トホホ。

しかしこのままでは腹の虫が収まらずもう一度タンクを外しセンサーを 取りはずします。
写真を撮り忘れたので表現が難しいのですが、 水位が上がると接触し水位が下がると離れる構造になってます。
テスターでコネクタの導通を当たると接触時にはちゃんと導通があります。
離れると導通が無くなります。動いているじゃないか、、、
次に配線側のコネクタをピンセットでショートさせキーオンすると 警告は出ません。。。?????
なしてじゃ??

お詳しい方なら一発でお分かりなんでしょうけど、僕は気がつくまで 10分かかりましたよ!10分!
センサの取りつけの向きが逆だったのです。

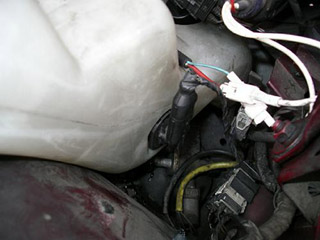

 E34BM小僧

写真にあるようにコネクタが上に来るようにセンサを取りつけないと 逆の動作になってしまうのでした、、┐('〜`;)┌
向きをクルリと変えて再びキーオン!
警告出なくなりました。良かった良かった。。。ヘ('◇'、)/~ ウケケケ...
水も元気にピューピュー出ます。約40分間のメンテナンスでした。
この作業で水も撒き散らしたのでライトの確認やエアコン動作も確認し 無事作業終了しました。m(._.)m ペコッ

95年式E34 525i(E−HD25)
部品
ウォッシャーポンプ 6166 1380 068 ¥5800
ラバーグロメット  6166 1365 657  ¥160

パーツ購入、作業におきましてはご自身でご確認の上、自己責任において作業なさってください。
